三通球閥的工作原理

A、打開過程

1、在關閉位置，球被閥桿的機械壓力壓在閥座上。

2、逆時針旋轉手輪將閥桿朝相反方向移動，而較低的角平面將球從閥座上釋放。

3、氣門桿繼續上升，并與氣門桿螺旋槽中的導向銷相互作用，從而使球開始旋轉而沒有摩擦。

4、閥桿上升到 位置，球旋轉到完全打開位置，直到到達完全打開位置。

B、結束流程

1、關閉時，順時針旋轉手輪，閥桿將開始下降，球?qū)㈤_始旋轉離開閥座。

2、繼續旋轉手輪。氣門桿在導銷的作用下嵌入頂部的螺旋槽中，因此氣門桿和鋼球同時旋轉90°。

3、嘗試關閉時，球旋轉90°，而沒有觸及閥座。

4、在手輪的zui后幾圈中，氣門桿底部的彎角平面機械楔入，推動球?qū)忾T座穩固地完全密封。

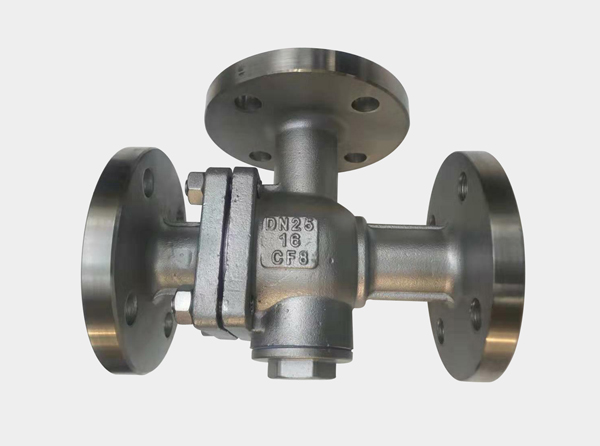

T型三通球閥和L型三通球閥的工作原理

三通球閥的工作原理：

三通球閥主要分為L(zhǎng)型和T型。它們之間的區別如下：T形三通球閥可以使三個正交管道相互連通，從而阻塞了第三通道并起到了分離和合并的作用。L形三通球閥只能連接兩個正交管，而第三個管不能同時連接，只能用作分配器。

合流T型三通球閥具有兩個入口和一個出口。這種結構通常適用于混合兩種不同介質的工作條件。如果入口端的壓力不同，或者壓力在出口端，則應將止回閥安裝在閥門的前面。

轉向T型三通球閥具有一個入口和兩個出口，這使其成為深圳 的三通球閥zui常用的結構，并且使用頻率更高。
